Rexroth A4VSO Pompa Basınç Kontrol ve Ayar Yöntemleri Nedir?
Rexroth A4VSO pompa serisi, endüstriyel hidrolik sistemlerde yaygın olarak kullanılan, eksenel pistonlu ve değişken deplasmanlı bir pompadır. Basınç kontrolü ve ayarı, sistem verimliliği ve güvenilirliği için kritik öneme sahiptir. Bu yöntemler, pompanın çıkış basıncını hassas bir şekilde düzenleyerek, enerji tasarrufu ve ekipman ömrünün uzatılmasını sağlar.
Rexroth A4VSO Pompa Basınç Ayarı Nasıl Yapılır?
Rexroth A4VSO pompa basınç ayarı, genellikle pompa üzerindeki basınç kompansatörü veya uzaktan kumanda valfleri ile yapılır. Temel adımlar şunlardır:
- Güvenlik Önlemleri: Pompa durdurulmalı, sistem basıncı boşaltılmalı ve tüm enerji kaynakları izole edilmelidir.
- Ayar Vidasının Belirlenmesi: Basınç kompansatörü üzerindeki ayar vidası (genellikle 6 mm altıgen başlı) bulunur. Vida saat yönünde çevrildiğinde basınç artar, tersi yönde azalır.
- Manometre Kullanımı: Sistem hattına kalibre edilmiş bir manometre bağlanır. Ayar, manometre okumalarına göre yapılır.
- Kademeli Ayar: Vida her seferinde 1/4 tur döndürülerek, basınç 20-30 bar adımlarla hedef değere yaklaştırılır. Son ayar, 1/8 tur ile hassaslaştırılır.
- Kontrol ve Test: Pompa çalıştırılır, sistem basıncı kontrol edilir ve ayarın kararlı olduğu doğrulanır.
Basınç ayarı sırasında, Rexroth A4VSO Pompa Bakım Aralıkları ve Yağ Değişimi Rehberi sayfasında belirtilen periyodik bakım talimatlarına uyulması önerilir.
Basınç Kompansatörü ile Yüksek Basınç Kontrolü Nasıl Sağlanır?
Basınç kompansatörü, Rexroth A4VSO pompanın en kritik kontrol elemanıdır. Çalışma prensibi şöyledir:
- Mekanik Geri Besleme: Pompa çıkış basıncı, kompansatör içindeki bir yayı sıkıştırır. Yay kuvveti, pompanın deplasmanını (eğim açısını) kontrol eden bir valf pimi aracılığıyla ayarlanır.
- Sabit Basınç Modu: Sistem basıncı, yay ayar değerine ulaştığında, kompansatör pompayı sıfır deplasmana (boşta çalışma) geçirir. Bu sayede enerji tüketimi minimuma iner.
- Basınç Düşümü: Basınç, ayar değerinin %5-10 altına düştüğünde, kompansatör pompayı tekrar devreye sokar. Bu histerezis, pompanın sürekli açılıp kapanmasını (chattering) önler.
Yüksek basınç uygulamalarında (350 bar ve üzeri), kompansatör ayarının doğru yapılması hayati önem taşır. Aşırı yüksek ayar, pompa gövdesinde çatlaklara veya contalarda hasara yol açabilir. Rexroth A4VSO Pompa Sıcaklık Yönetimi ve Soğutma Çözümleri sayfasında, yüksek basınç altında sıcaklık kontrolü için detaylı bilgiler bulabilirsiniz.

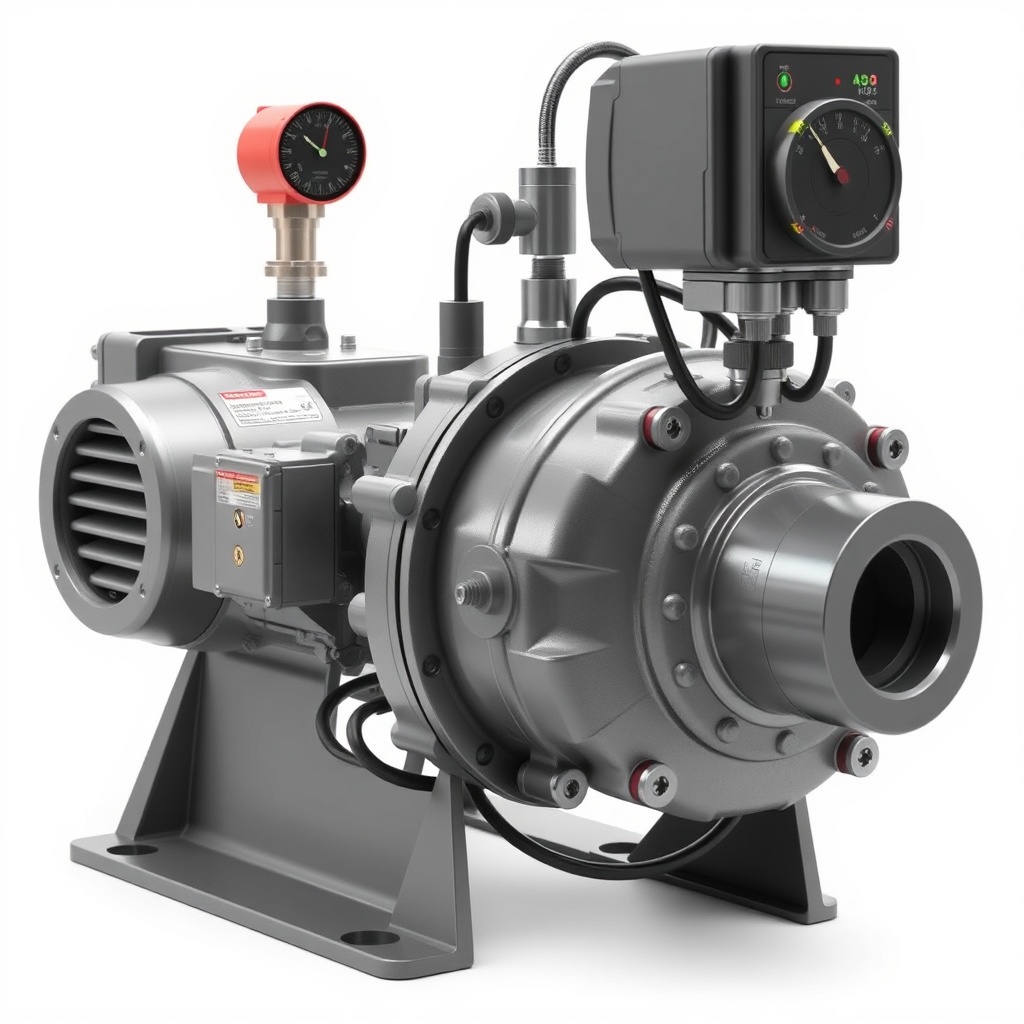

Uzaktan Basınç Kumandası ve Pilot Sinyal Ayarı Nasıl Yapılır?
Rexroth A4VSO pompalarda uzaktan basınç kumandası, pilot oransal valfler veya elektrikli basınç düşürücü valfler ile sağlanır. Bu yöntem, özellikle otomasyon sistemlerinde tercih edilir. Adımlar:
- Pilot Valf Seçimi: Sistem gereksinimlerine uygun bir pilot valf (örn. Rexroth DBET tipi oransal basınç valfi) seçilir.
- Montaj Konumu: Pilot valf, pompa kompansatörünün pilot portuna (X portu) bağlanır. Kullanılmayan portlar kör tapalarla kapatılır.
- Elektrik Bağlantısı: Oransal valf, plc veya kontrol kartına bağlanır. Maksimum akım genellikle 800 mA – 1.2 A arasındadır.
- Kalibrasyon: Kontrol sinyali (0-10 V veya 4-20 mA) ile basınç çıkışı arasında doğrusal bir ilişki kurulur. Örneğin: 0 V = 10 bar (minimum pilot basıncı), 10 V = 210 bar (maksimum ayar).
| Ayar Noktası | Pilot Sinyal (Volt) | Pompa Çıkış Basıncı (bar) | Uygulama Örneği |
|---|---|---|---|
| Minimum | 0 | 10 | Boşta çalışma, bekleme modu |
| Orta-1 | 3 | 70 | Düşük güçlü silindir hareketleri |
| Orta-2 | 6 | 140 | Orta yük presleme |
| Maksimum | 10 | 210 | Yüksek basınçlı kalıp kapatma |
Uzaktan kumanda sırasında, Rexroth A4VSO Pompa Sessiz Çalışma Teknikleri ve Gürültü Azaltma Yöntemleri sayfasında önerilen titreşim sönümleme yöntemleri, valf geçişlerindeki basınç dalgalanmalarını azaltarak sistemi daha sessiz çalıştırır.
Rexroth A4VSO Pompa Basınç Kontrolünde Karşılaşılan Yaygın Sorunlar Nelerdir?
Basınç kontrolünde en sık rastlanan sorunlar ve çözümleri şunlardır:
- Basınç Salınımı (Oscillation): Genellikle kompansatör yayının aşınması veya pilot valf hattında hava kabarcıkları nedeniyle oluşur. Çözüm: Yay değişimi ve sistem havasının alınması.
- Yüksek Histerezis: Basınç düşüşünde pompanın geç devreye girmesi. Neden: Kompansatörde aşınmış contalar. Çözüm: Conta kiti ile yenileme.
- Maksimum Basınca Ulaşılamaması: Ayar vidasının sonuna kadar sıkılmasına rağmen basınç düşük kalır. Neden: Pompa iç kaçakları veya aşınmış piston segmanları. Çözüm: Pompa revizyonu.
- Ani Basınç Düşüşü: Sistem yük altındayken basınç aniden düşer. Neden: Pilot valf elektrik bağlantı sorunu veya valf sıkışması. Çözüm: Bağlantıların kontrolü ve valf temizliği.
Bu sorunların erken tespiti için düzenli basınç testleri önerilir. Ayrıca, Rexroth A4VSO Pompa Bakım Aralıkları ve Yağ Değişimi Rehberi sayfasındaki periyodik bakım takvimi, bu arızaların önlenmesine yardımcı olur.
Kullanıcılar Ne Diyor? Rexroth A4VSO Basınç Kontrolü Deneyimleri
Türkiye’deki hidrolik sistem kullanıcıları, Rexroth A4VSO pompaların basınç kontrolünü değerlendiriyor. İstanbul merkezli bir pres üreticisi şunları belirtiyor: “A4VSO serisinin basınç kompansatörü, 300 bar’a kadar çok kararlı bir kontrol sunuyor. Ancak, yılda bir kez kompansatör yayını değiştirmezseniz, histerezis artıyor.” Bursa’daki bir otomotiv yan sanayi firması ise uzaktan kumandayı övüyor: “Pilot valf ile 0-200 bar aralığını PLC’den ayarlayabiliyoruz. Bu, kalıp değişim sürelerini %30 kısalttı.” Konya merkezli bir geri dönüşüm tesisi yetkilisi, sıcaklık yönetiminin önemine dikkat çekiyor: “Yaz aylarında 45°C üzerinde çalışıyorsanız, Rexroth A4VSO Pompa Sıcaklık Yönetimi ve Soğutma Çözümleri sayfasındaki soğutma önerileri olmazsa olmaz. Aksi halde basınç kontrolü kararsızlaşıyor.”
Sıkça Sorulan Sorular (SSS)
1. Rexroth A4VSO pompa basınç ayar vidası hangi yönde çevrilir?
Ayar vidası saat yönünde çevrildiğinde basınç artar, saat yönünün tersi çevrildiğinde azalır.
2. Basınç kompansatörü arızalanırsa ne olur?
Pompa sürekli maksimum basınçta çalışır, enerji tüketimi artar ve sistem aşırı ısınır. Ayrıca bileşenlerde hasar riski olur.
3. Uzaktan basınç kumandası için minimum pilot akımı nedir?
Genellikle 200 mA’dir. Daha düşük akım, valfin sıfır noktasını geçmesine neden olabilir.
4. Basınç salınımı nasıl giderilir?
Kompanzatör yayı kontrol edilir; aşınmışsa değiştirilir. Pilot hattına kısma valfi eklenerek salınım bastırılabilir.
5. Pistonlu pompalarda basınç kontrolü neden önemlidir?
Verimliliği artırır, enerji kaybını azaltır ve pompanın ömrünü uzatır. Ayrıca sistem bileşenlerini aşırı yüklenmeden korur.
6. Rexroth A4VSO pompa basınç ayarı yaparken hangi güvenlik önlemleri alınmalıdır?
Sistem basıncı tamamen boşaltılmalı, kilit/kapatma vanaları kapatılmalı ve kişisel koruyucu ekipman (eldiven, gözlük) kullanılmalıdır.
